絲網印刷UV固化的電子雕刻凹版制版

絲網印刷UV固化的電子雕刻凹版,是一種現代化的制版方法,它集現代的機、光、電、電子計算機為體,可迅速、準確、高質量地制作出所需要的凹版。最基本工作原理是:光電掃描—數據處理— 電子雕刻,如圖所示

按其雕刻刀具的不同可分為:電子機械雕刻法、激光雕刻法和電子束雕刻法。

電子機械雕刻法

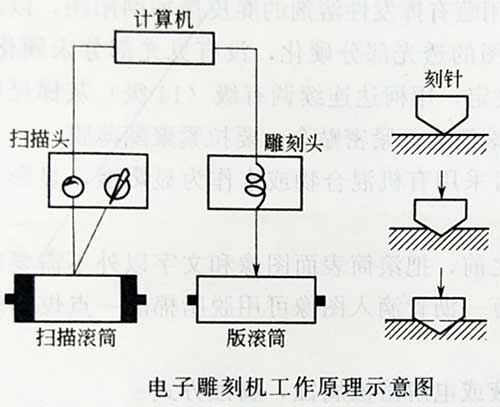

絲網印刷UV固化的電子機械雕刻法是發展較快的一種高速全自動凹版網孔形成的方法。它改變了以往腐蝕形成的凹孔,而是由鉆石雕刻刀直接對凹版銅面進行雕刻而成。其工藝是先將原稿電分為網點片或連續調片,通過掃描頭上的物鏡對網點片或連續調圖像進行掃描,其網點大小或深淺程度是由掃描密度的光信號大小轉換成電信號大小后輸入電子計算機,經過一系列的計算機處理后,傳遞變化的電流和數字信號控制和驅動電雕鉆石刻刀,在鏡面銅滾筒表面上雕刻形成大小和深淺都不同的凹版網孔,其形成原理如上圖所示。

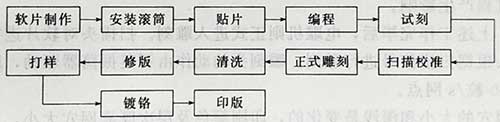

現以K304電子雕刻機的工作過程為例,來說明機械電子雕刻的工藝過程。其工藝流程如圖所示。 1.軟片制作
根據電子雕刻機轉換頭的不同(分為O/C轉換頭與O/T轉換頭兩種),可分別采用連續調和掃描網點軟片。若采用O/C轉換頭,軟片應采用伸縮性小的白色不透明聚酯感光片拍攝而成的連續調軟片;若采用O/T轉換頭,軟片應采用掃描加網軟片。軟片可用陽圖,也可用陰圖,主要根據加工件復雜程度和要求而定。
2.滾筒安裝凹印機滾筒可分為有軸滾筒和無軸滾筒兩種,無軸滾筒安裝時須用兩頂尖頂住凹版滾筒兩端錐孔,有軸滾筒必須在兩端軸套上安裝后用聯軸器與電雕機連接,滾筒安裝好后,應用1:500的汽油機油混合液將滾筒表面的灰塵、油污、氧化物清除干凈,使?jié)L筒表面潔凈無污。
3.軟片粘貼粘貼前,用干凈的紗布加適量無水酒精將軟片與掃描滾筒表面揩干凈粘貼前,軟片中線應與掃描移動方向垂直,并與掃描滾筒表面完全緊密貼合,否則因掃描焦距不準,成像發虛,影響雕刻的階調層次和清晰度。
4.絲網印刷UV固化的電子雕刻凹版制版程序編制
程序編制是指給電子計算機為控制電雕機工作而輸入的相應數據和工作指令,程序編制必須熟悉產品規格尺寸、客戶要求、版面排版,并根據圖案內容、規格尺寸選用網線、網角、層次曲線。版面開數尺寸較大的層次圖案,宜用較粗線數如60線/cm,并按黃、品紅、青、黑使用相應的網角和層次曲線。若復制規格尺寸較小、層次又豐富的圖案,宜用較細線數如70線/cm,才能反映細微層次。而文字線條圖案則宜采用較硬的層次曲線。
